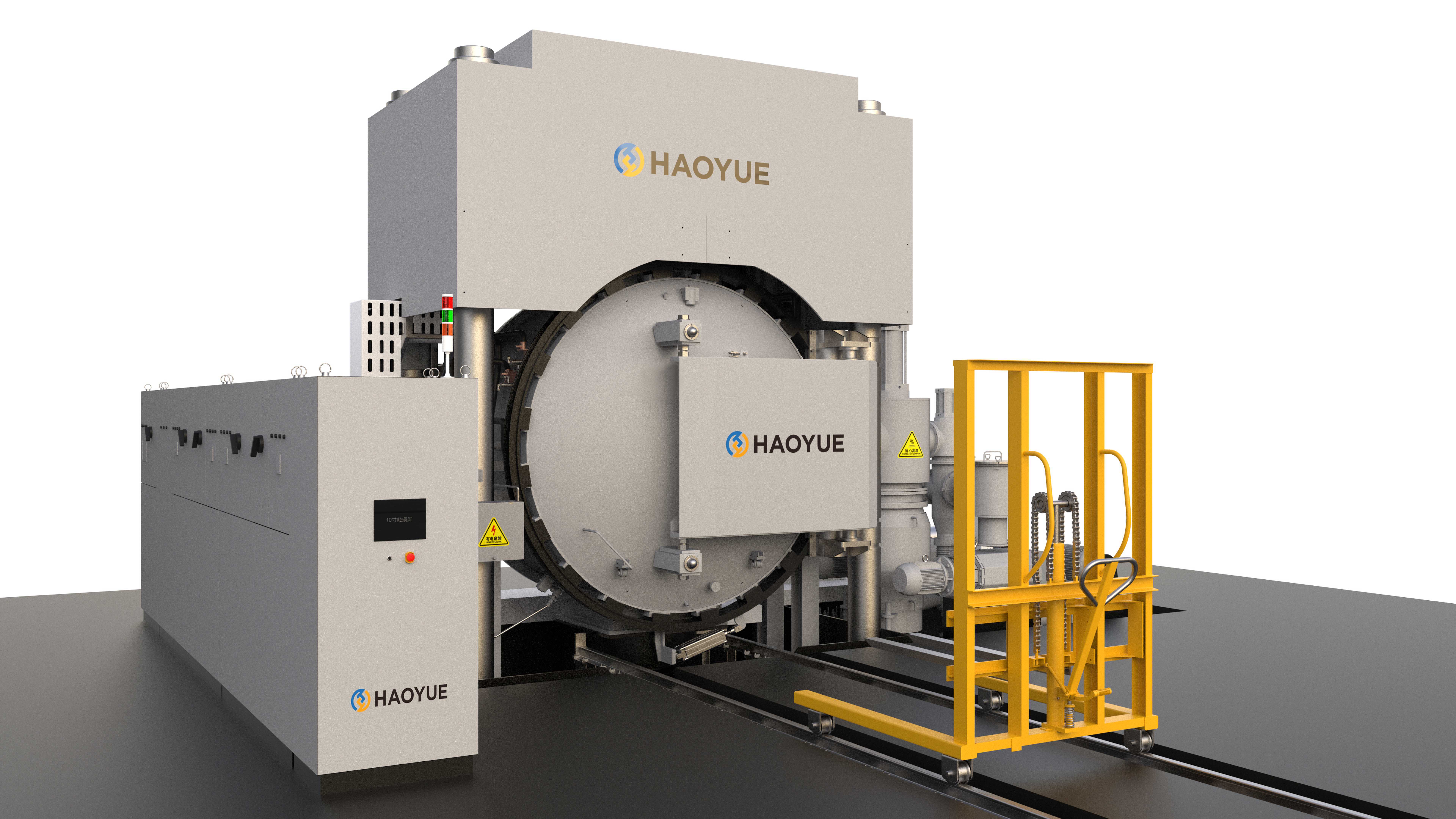

真空擴散焊是一種通過在真空環境下利用高溫、適當壓力及長時間的加熱來實現材料連接的工藝，廣泛應用于航空航天、核能、電子等領域。為了滿足高精度、高效率的焊接要求，真空擴散焊爐的設備設計與結構創新顯得尤為重要。
　　一、基本構成
　　真空擴散焊爐主要由真空腔體、加熱系統、溫控系統、壓力系統、冷卻系統以及控制系統等幾大部分組成。每一部分都需要經過精心設計，以確保設備在高溫、高壓、真空等復雜環境下的穩定運行。
　　1、真空腔體：真空腔體是焊接過程中用來隔絕外界環境、保持真空狀態的核心部件。一般采用高強度合金材料制造，能夠承受高溫和高壓。腔體的密封性能至關重要，常采用機械密封和氫氣密封等技術，以防止真空泄漏。
　　2、加熱系統：加熱系統是通過電加熱元件或感應加熱來提供焊接所需的高溫。加熱元件一般采用高溫合金材料制成，能夠長時間在高溫下穩定工作。加熱系統通常配備多個加熱區，并通過精確的溫控系統對不同區域進行溫度調節。
　　3、溫控系統：溫控系統負責監測并控制焊接過程中腔體內部的溫度，確保加熱過程精確、穩定。通常采用先進的PID控制算法，根據傳感器實時反饋的溫度信息調節加熱元件的功率輸出，以避免溫度波動過大影響焊接質量。
　　4、壓力系統：在真空環境下，壓力系統可以控制和調整焊接過程中的壓力，確保擴散焊接能夠在適當?shù)膲毫ο逻M(jìn)行。該系統通常包含氣體充氣系統和壓力傳感器，用于實時監控和調整腔體內部的壓力。
　　5、冷卻系統：焊接完成后，冷卻系統迅速降低焊接區域的溫度，以便快速固化焊接接頭。常見的冷卻方式包括水冷和風冷，水冷系統通過循環水降低焊爐的溫度，而風冷系統則通過空氣冷卻加速熱量的散發。

　　二、結構創新
　　隨著科技的不斷進步，真空擴散焊爐的設備設計和結構創新日益突出。以下是幾項關鍵的創新方向：
　　1、真空腔體的高強度材料創新：傳統的真空腔體多采用鑄鋼或不銹鋼材料，但這些材料在高溫、高壓條件下容易發生形變和老化。腔體設計采用高強度鈦合金或鎳基合金等新型材料，這些材料具有更高的耐熱性和抗腐蝕性，能夠有效提高設備的使用壽命和穩定性。
　　2、多區域加熱系統的智能化設計：為了提高加熱效率和均勻性，在加熱系統的設計上趨向于智能化、多區域加熱。通過在不同區域配置獨立的加熱元件，并結合精確的溫控系統，可以針對不同的材料和焊接要求進行優化加熱，避免了傳統加熱方式的溫差問題，顯著提高了焊接質量。
　　3、溫控系統的精細化管理：現代設備采用了更為精確的RTD（電阻溫度探測器）傳感器和PID智能溫控技術，通過實時監控和自動調整，能夠使焊接過程中的溫度波動控制在最小范圍內，從而保證焊接質量的高度一致性。
　　4、節能高效的冷卻系統設計：冷卻系統設計越來越注重節能和高效。采用優化的冷卻管路設計、加強的熱交換效率，能在最短時間內有效降低設備溫度，減少能源浪費。特別是在冷卻過程中，水冷系統的智能化設計可以根據設備的實際需求調節冷卻液流量，以實現最佳的冷卻效果。
　　真空擴散焊爐作為焊接設備，其設備設計與結構創新在提高焊接質量、提升生產效率、降低能耗等方面起到了至關重要的作用。通過采用高強度材料、多區域加熱系統、精細化溫控技術、節能冷卻系統以及智能控制系統，不斷向著更加高效、智能、精確的方向發展。
